在线工艺监测优化仪

焊接工艺无损检测应用

焊接过程的图形
        Optimizer4D可以实时同步探测和记录焊接接缝中所出现的缺陷和错误。也可以表达无缺陷的焊接情况。可以被探测的焊接缺陷包括:裂纹(所谓的冷裂纹)、焊接气泡、焊穿和未焊合。

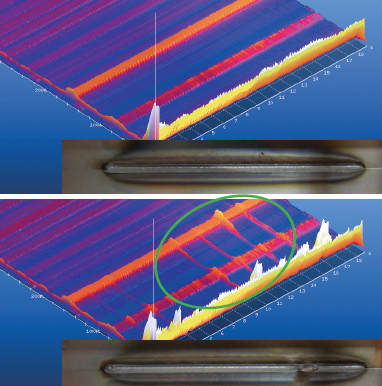

        上面第一张图展示的是一个无缺陷的焊接过程,图形平顺没有缺陷和真实的焊缝一样。利用高频脉冲测量技术Optimizer4D以三维的形式来表达整个焊接过程,分别是时间轴、频率轴和振幅轴。而第二张图是一个有缺陷的焊缝过程。高频脉冲测量图形清晰的显示出一个不同于理想状态的焊接情况:由短促而又在高频带范围内出现的信号(绿色标注)可以看出,这是典型的焊接过程中出现气泡的状况。
